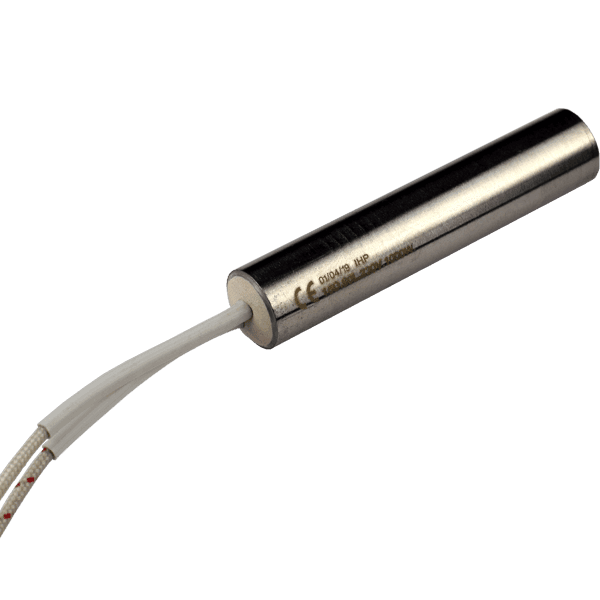

Heizpatronen 750°C

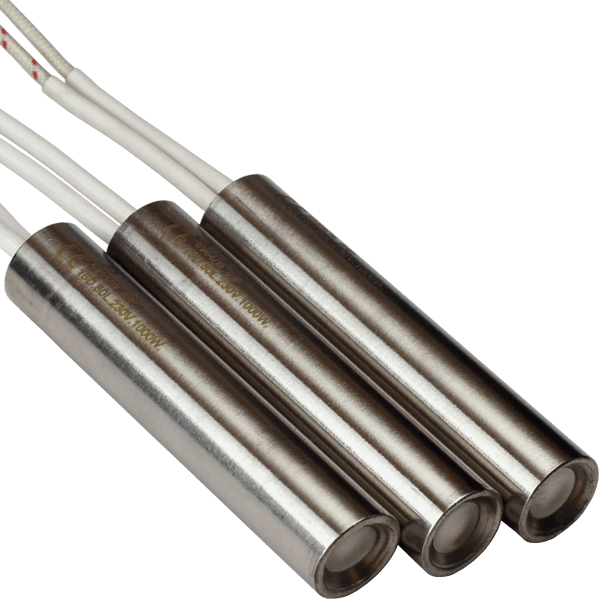

Die Heizpatronen von IHP sind leistungsstarke Heizelemente zum elektrischen Beheizen von Werkzeugen, Formen, Bearbeitungstischen und Flüssigkeitsbehältern. Sie zählen zu derselben Gruppe wie Hochleistungsheizpatronen mit dem Unterschied, dass wir die Heizelemente vorkonfektioniert auf Lager haben und mit kurzen Vorlaufzeiten schnell liefern können.

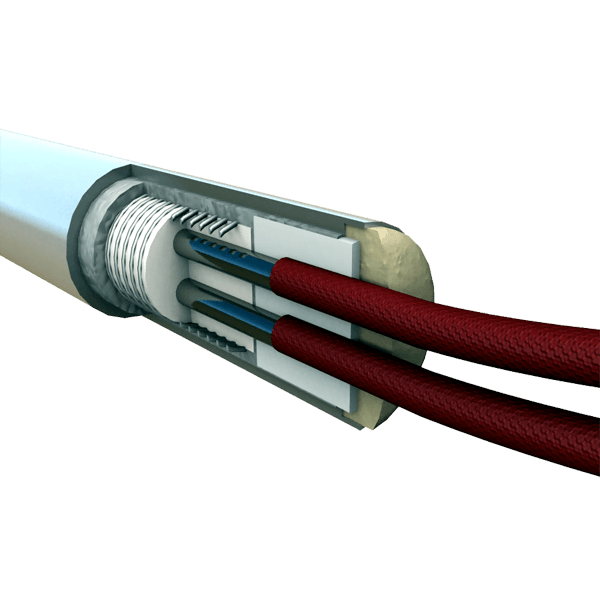

Dank Ihres Designs zeichnen sich diese Heizpatronen durch eine besonders effiziente Wärmeabgabe über eine kleine Oberfläche aus. Die Wärme wird hier schnell und gleichmäßig über die gesamte Fläche verteilt. Dabei ist die Heizpatrone stoß- und schlagfest sowie beständig gegen thermische Ausdehnung und Kontraktion der Materialien.

Heizpatronen werden in Bohrungen mit der Toleranz H7 eingesetzt und sind mit 250mm bzw. 1000mm langen Anschlusskabeln mit Glasseidenisolierung erhältlich.

Das umfangreiche IHP-Standardsortiment sehen Sie unten in der Tabelle.

Technische Daten

Oberflächenbelastung bis 40W/cm²
Arbeitstemperatur bis 750°C
Standard-Anschlussspannung 230V für mm oder 240V für inch
Gehäuse aus rostfreiem Stahl AISI321 (1.4541)
Heizwiderstandsdraht: 80% Nickel, 20% Chrom
Bohrungstoleranz -0,02 bis -0,06mm
Längentoleranz ±1,5%
Leistungstoleranz -10% bis +5%
Spannungsfestigkeit 1500V 1/s
Leckstrom ≤ 0,1mA bei 242V
Passung in Bohrung H7
Serienmäßig Anschlusskabel mit Glasseidenisolierung: 250mm und 1000mm

Standardsortiment

Durchmesser (mm)Länge (mm)Leistung (W)
ø6,52580 100
3080 100 125
40100 125 160 175 200 250
50100 125 160 180 200 250 315
60125 160 180 200 250 280 315
80125 160 180 200 250 280 315 350
100125 160 180 200 250 280 315 350 400
130220 250 280 315 350 400
160250 280 315 350 400 450
180250 350 400 450 500
200250 350 400 450 630
250250 350 400 450 630 800
ø83080 100
40100 125 160 175 200 250
50100 125 160 175 200 250 315
60100 125 140 160 180 200 220 250 280 315 350
80160 180 200 250 280 315 350 400 500
100180 200 250 280 315 350 400
130250 280 315 350 400 500
160200 250 280 315 350 400 450 500
180250 280 315 350 400 450 500 630
200350 400 450 500 630
250400 450 630 750
ø103080 100 150 200
4080 100 120 160 200 250 315
50100 125 160 175 200 250 315 400
60125 160 180 200 250 315 400 500
80125 160 180 200 220 250 280 315 400 500 630
100160 200 220 250 280 315 350 400 500 560 630 700 850
130280 315 350 400 500 630 750
160350 400 500 630 750 800
180350 400 500 630 750 800 900
200350 400 500 630 750 800 900 1000
250400 500 630 750 800 900 1000
ø12,540100 160 200 250 315 400
50100 160 200 250 315 400
60125 160 200 250 315 400 500
80160 200 250 315 400 500 630 800
100125 220 250 315 350 400 500 560 630 800 1000
130350 400 500 630 700 800 1000 1100 1250
160400 500 630 800 900 1000 1250
180400 500 630 700 800 1000 1100 1250
200400 500 630 700 800 1000 1500
250630 800 900 1000 1250 1500
300630 800 1000 1250 1500 2000
ø1640100 160 200 250 315 400 500
50100 160 200 250 315 400 500 630
60125 160 200 250 315 400 500 630
80160 200 250 280 315 400 500 630 800 850 1000
100125 220 250 315 350 400 500 560 630 800 1000 1250
130400 500 630 700 800 1000 1100 1250 1400 1600 1800
160400 500 630 800 900 1000 1250 1600 1800
180400 500 630 700 800 850 1000 1100 1250 1800
200400 500 630 700 800 1000 1500 1800 2000
250630 800 1000 1250 1500 1600 1800
300630 800 1000 1250 1500 1800 2000
ø2040100 160 200 250 315
50100 160 200 250 315 400
60125 160 200 250 316 400 500 630 800
80160 200 250 315 350 400 500 630 800 1000 1250
100250 315 350 400 450 500 560 630 800 1000 1500
130500 630 800 900 1000 1100 1250 1400 1600 1800
160500 800 900 1000 1100 1250 1800 2000 2200
180800 1000 1100 1250 2000 2200
200500 800 1000 1250 1500 1600 2000 2500
250800 1000 1250 1600 1800 2000
3001000 1250 1500 1600 2000 2200 2500 3000
Durchmesser (Zoll)Länge (Zoll)Leistung (W)
ø1/4"1"80 100 160
1 1/4"80 100 125 160 200
1,5"100 125 160 175 200 250
2"100 125 160 180 200 250 300
2,5"125 160 180 200 250 280 315
3"125 160 180 200 250 280 315 350
3 1/4"125 160 180 200 250 280 315 350
4"125 160 180 200 250 280 315 350 400
5"220 250 280 315 350 400
5 1/4"220 250 280 315 350 400
6"250 280 315 350 400 450
6,5"250 280 315 350 400 450
7"250 350 400 450 500
8"250 350 400 450 630
10"250 350 400 450 630 800
ø5/16"1 1/4"80 100
1,5"100 125 160 175 200 250
2"100 125 160 175 200 250 315
2,5"100 125 140 160 180 200 220 250 280 315 350
3"160 180 200 250 280 315 350 400 500
3 1/4"160 180 200 250 280 315 350 400
4"180 200 250 280 315 350 400
5"250 280 315 350 400 500
5 1/4"250 280 315 350 400 500
6"200 250 280 315 350 400 450 500
6,5"200 250 280 315 350 400 450 500
7"250 280 315 350 400 450 500 630
8"350 400 450 500 630
10"400 450 630 750
ø3/8"1 1/4"80 100 150 200
1,5"80 100 120 160 200 250 315
2"100 125 160 175 200 250 315 400
2,5"125 160 180 200 250 315 400 500
3"125 160 180 200 220 250 280 315 400 500 630
3 1/4"125 160 180 200 250 315 400 500 315
4"160 200 220 250 280 315 350 400 500 560 630 700 850
5"280 315 350 400 500 630 750
5 1/4"280 315 350 400 500 630 750
6"350 400 500 630 750 800
6,5"350 400 500 630 750 800
7"350 400 500 630 750 800 900
8"350 400 500 630 750 800 900 1000
10"400 500 630 750 800 900 1000
ø1/2"1,5"100 160 200 250 315 400
2"100 160 200 250 315 400
2,5"125 160 200 250 315 400 500
3"160 200 250 315 400 500 630 800
3 1/4"160 200 250 315 400 500 630 800
4"125 220 250 315 350 400 500 560 630 800 1000
5"350 400 500 630 700 800 1000 1100 1250
5 1/4"350 400 500 630 700 800 1000 1100 1250
6"400 500 630 800 900 1000 1250
6,5"400 500 630 800 900 1000 1250
7"400 500 630 700 800 1000 1100 1250
8"400 500 630 700 800 1000 1500
10"630 800 900 1000 1250 1500
12"630 800 1000 1250 1500 2000
ø5/8"1,5"100 160 200 250 315 400 500
2"100 160 200 250 315 400 500 630
2,5"125 160 200 250 315 400 500 630
3"160 200 250 280 315 400 500 630 800 850 1000
3 1/4"160 200 250 280 315 400 500 630 800 850 1000
4"125 220 250 315 350 400 500 560 630 800 1000 1250
5"400 500 630 700 800 1000 1100 1250 1400 1600 1800
5 1/4"400 500 630 700 800 1000 1100 1250 1400 1600 1800
6"400 500 630 800 900 1000 1250 1600 1800
6 1/2"400 500 630 800 900 1000 1250 1600 1800
7"400 500 630 700 800 850 1000 1100 1250 1800
8"400 500 630 700 800 1000 1500 1800 2000
10"630 800 1000 1250 1500 1600 1800
12"630 800 1000 1250 1500 1800 2000
ø3/4"1,5"100 160 200 250 315
2"100 160 200 250 315 400
2,5"125 160 200 250 316 400 500 630 800
3"160 200 250 315 350 400 500 630 800 1000 1250
3 1/4"250 315 350 400 500 630 800 1000
4"250 315 350 400 450 500 560 630 800 1000 1500
5"500 630 800 900 1000 1100 1250 1400 1600 1800
5 1/4"500 630 800 900 1000 1100 1250 1400 1600 1800
6"500 800 900 1000 1100 1250 1800 2000 2200
6,5"800 900 1000 1100 1250 1800 2000 2200
7"800 1000 1100 1250 2000 2200
8"500 800 1000 1250 1500 1600 2000 2500
10"800 1000 1250 1600 1800 2000
12"1000 1250 1500 1600 2000 2200 2500 3000
