Düsenheizungen Heizspirale 750°C

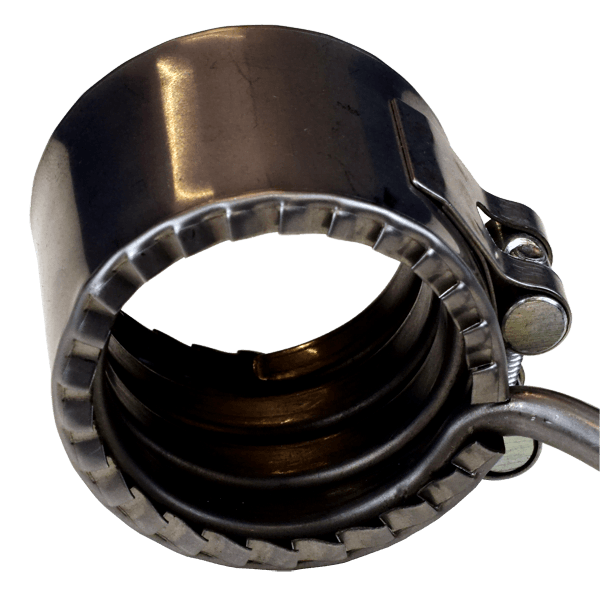

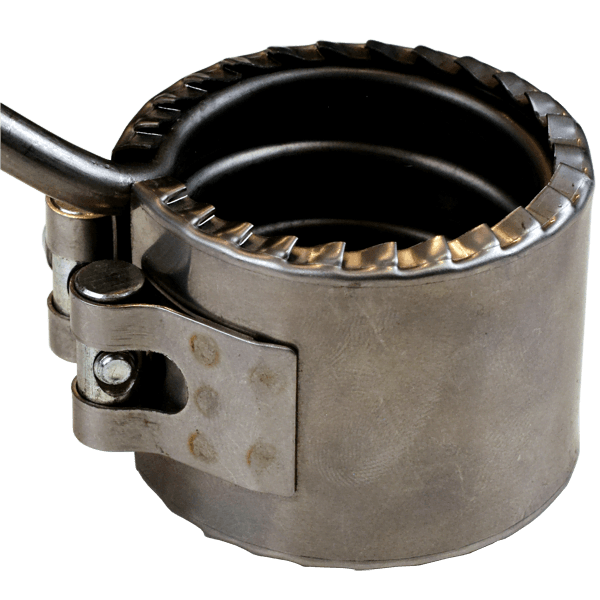

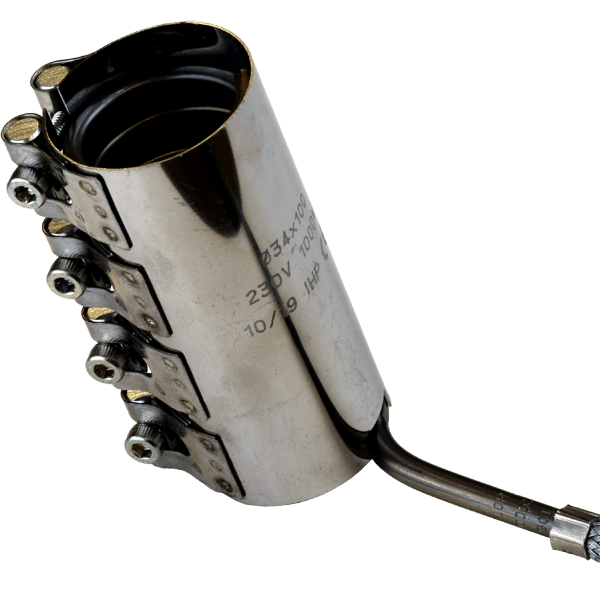

Düsenheizungen mit innenliegender Heizspirale sind für sehr hohe Betriebstemperaturen (bis 750°C) geeignet sowie stoß- und vibrationssicher. Die Basis dieser einzigartigen Konfiguration bilden Rohrheizkörper, die auf den gewünschten Innendurchmesser bzw. die erforderliche Länge gewickelt werden. Dann wird die Düsenheizung in einen Edelstahlmantel eingebettet, der mit Spannschrauben versehen ist.

Die Düsenheizungen werden hermetisch versiegelt und können mit Thermoelementen vom Typ J oder K ausgestattet werden. Zur Regelung der Düsenheizungen empfehlen wir die Steuermodule von IHP.

Alle IHP-Düsenheizungen sind individuell in verschiedenen Abmessungen und mit unterschiedlichen Anschlusslösungen, Leistungen, Anschlussspannungen und Adaptern erhältlich. Für ältere Produktionsmaschinen bieten wir neue, maßgeschneiderte Elektroheizsysteme an, die die Leistung verbessern und den Energieverbrauch senken können.

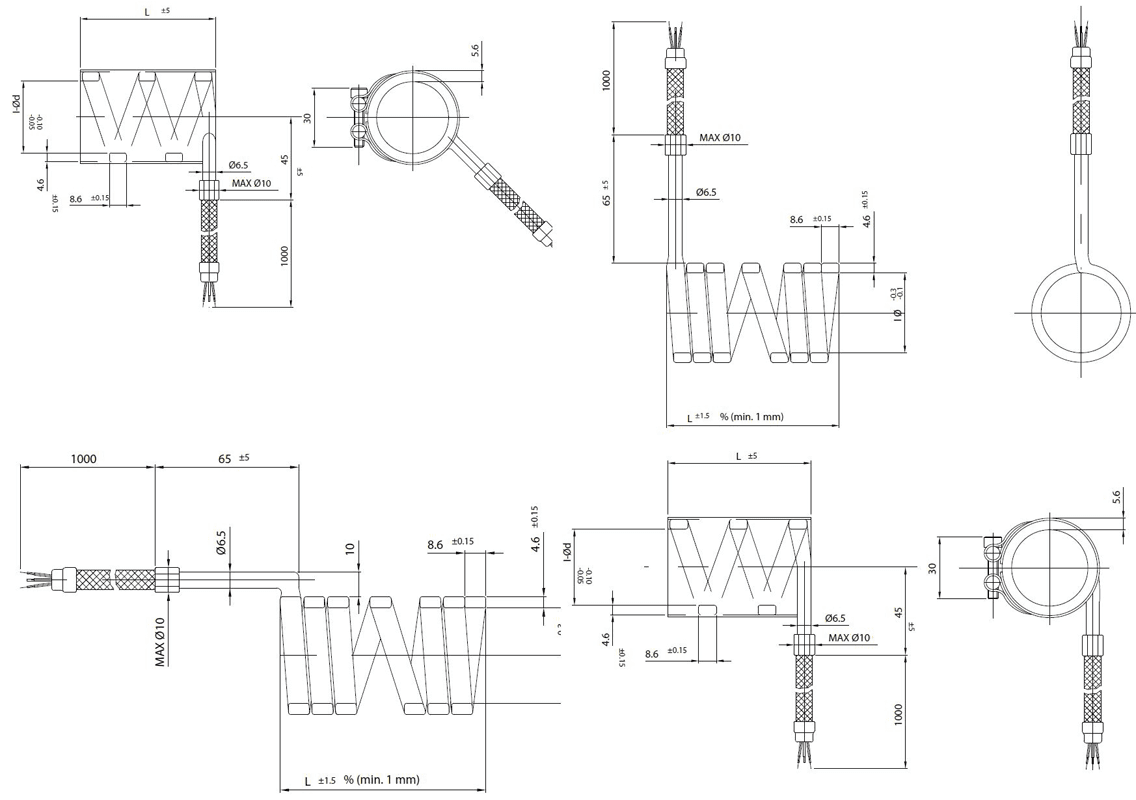

Diese Düsenheizungen können auch mit abweichenden Kabelausgängen bestellt werden: radial, tangential 5° oder 45 °, axial 5° oder 30°.

Technische Daten

Oberflächenbelastung bis 15W/cm²
Arbeitstemperatur bis 750°C
Standard-Anschlussspannung 230V (individuelle Ausführung optional erhältlich)
Integriertes J- oder K-Thermoelement (optional)
Heizleiter in Qualität NiCr 80/20
CrNi-Rohrheizkörper in Edelstahlmantel
Edelstahlmantel AISI430

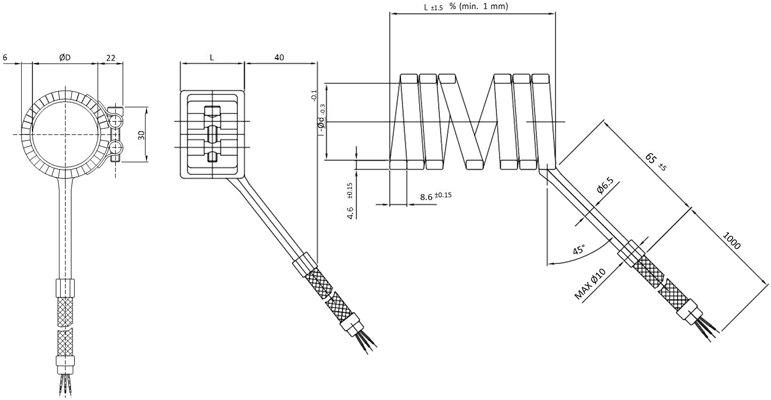

Standardmäßig axialer Kabelaustritt im 45°-Winkel
Durchmesser min. ø 20mm
Durchmesser max. ø 100mm
Max. Rohrheizkörperlänge vor der Wicklung: 3000mm
Kaltbereich der Heizung 65mm
1000mm Anschlusskabel mit Metallgeflechtmantel und Erdung

Standardsortiment

ArtikelnummerDurchmesser (mm)Breite (mm)Leistung (W)
137-Z1220200402040300
137-Z1220200602060450
137-Z1220200802080550
137-Z12202010020100800
137-Z12202012020120800
137-Z12202014020140800
137-Z12202016020160800
137-Z1220220402240300
137-Z1220220602260450
137-Z1220220802280550
137-Z12202210022100800
137-Z12202212022120800
137-Z12202214022140800
137-Z122022160221601000
137-Z1220240402450450
137-Z1220240602460550
137-Z1220240802480550
137-Z12202410024100800
137-Z12202412024120800
137-Z122024140241401000
137-Z122024160241601000
137-Z1220260402650450
137-Z1220260602660550
137-Z1220260802680800
137-Z12202610026100800
137-Z122026120261201000
137-Z122026140261401000
137-Z122026160261601000
137-Z1220280402850450
137-Z1220280602860550
137-Z1220280802880800
137-Z122028100281001000
137-Z122028120281201000
137-Z122028140281401000
137-Z122028160281601000
137-Z1220300403040450
137-Z1220300603060550
137-Z1220300803080800
137-Z122030100301001000
137-Z122030120301201000
137-Z122030140301401000
137-Z122030160301601000
137-Z1220320403240450
137-Z1220320603260550
137-Z1220320803280800
137-Z122032100321001000
137-Z122032120321201000
137-Z122032140321401000
137-Z1220340403450550
137-Z1220340603460550
137-Z1220340803480800
137-Z122034120341201000
137-Z122034100341001000
137-Z1220360403650450
137-Z1220360603660800
137-Z1220360803680800
137-Z122036100361001000
137-Z1220380403850550
137-Z1220380603860800
137-Z12203808038801000
137-Z122038100381001000
137-Z1220400404040550
137-Z1220400604060800
137-Z12204008040801000
137-Z122040100401001000
137-Z1220420404240550
137-Z1220420604260800
137-Z12204208042801000
137-Z1220440404440550
137-Z1220440604460800
137-Z12204408044801000
137-Z1220460404640550
137-Z1220460604660800
137-Z12204608046801000
137-Z1220480404840550
137-Z12204806048601000
137-Z12204808048801000
137-Z1220500405040550
137-Z12205006050601000
137-Z12205008050801000
137-Z1220520405240550
137-Z12205206052601000
137-Z12205208052801000
137-Z1220540405440550
137-Z1220560405640800
137-Z1220580405840800
137-Z1220600406040800
137-Z1220620206220300
137-Z1220620406240800
137-Z12206206062601000
137-Z1220640206420300
137-Z1220640406440800
137-Z12206406064601000
137-Z1220660206620300
137-Z1220660406640800
137-Z1220680206820300
137-Z1220680406840800
137-Z1220700207020300
137-Z1220700407040800
137-Z1220720207220300
137-Z1220720407240800
137-Z1220740207420300
137-Z1220740407440800
137-Z1220760207620300
137-Z12207604076401000
137-Z1220780207820300
137-Z12207804078401000
137-Z1220800208020300
137-Z12208004080401000
137-Z1220820208220450
137-Z12208204082401000
137-Z1220840208420300
137-Z12208404084401000
137-Z1220860208620300
137-Z12208604086401000
137-Z1220880208820450
137-Z12208804088401000
137-Z1220900209020450
137-Z12209004090401000
137-Z1220920209220450
137-Z12209204092401000
137-Z1220940209420450
137-Z12209404094401000
137-Z1220960209620450
137-Z12209604096401000
137-Z1220980209820450
137-Z12209804098401000
137-Z12210002010020450
137-Z122100040100401000
